供氮装置(氮封阀)

在线咨询

QQ咨询:
贸易通咨询:

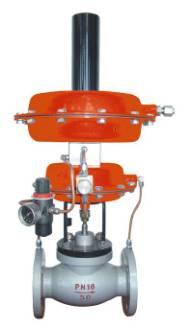

产品名称：供氮装置(氮封阀)

产品规格：DN20-DN200

产品特性：调压阀无需外加能源，利用被调介质自身能量为动力源。自动控制阀门介质流量，使阀后压力保持恒定的压力稳定装置。现已广泛应用于连续送气的天然气采输，城市煤气以及冶金、石油、化工等工业生产部门。阀特点：控制精度高，可比一般ZZY型直接操作型调压阀高一倍左右。调节压差比大（如阀前0.8MPa、阀后0.001MPa）特别适合微压气体控制。压力设定在指挥器上实现，因而方便、快捷、省力省时可在运行状态下连续设定。

详细介绍：

阀体、阀盖：HT200、ZG230～450 ZG1Cr18Ni9Ti
阀芯、阀座：1Cr18Ni9Ti 司太莱合金堆焊
填料：聚四氟乙烯
推杆、衬套：2Cr13

1、主阀
2、主阀阀芯
3、主阀执行机构
4、节流阀
5、减压阀
6、指挥器阀芯
7、检测机构
8、预设弹簧
9、指挥器

公称通径 DN(mm)	20			25	40		50	80		100	150
阀座直径 (mm)	6	15	20	25	32	40	50	65	80	100	125	150
额定流量系数 KV	3.2	5	8	10	20	32	50	80	100	160	250	400
压力调节范围 Kpa	0.5~7 5~20 15~50 30~150
公称压力 PN(MPa)	1.0 1.6
被调介质温度 ( ℃ )	-20~90
流量特性	快开
调节精度 (%)	≤ 3
执行机构薄膜有效面积 (cm 2 ）	200				280				400
允许泄漏量	符合 ANSIB16.104-1976 IV 级

◆外形尺寸

公称通径 (DN)	20	25	32	40	50	65	80	100	125	150
法兰端面距 (L)	150	160	180	200	230	290	310	350	400	480
H	610	610	630	630	640	710	720	730	800	930
H1	330	330	350	350	360	430	440	450	520	650
φ	310								400
D	105	115	140	150	165	185	200	220	250	285
D 1	75	85	100	110	125	145	160	180	210	240
D 2	56	65	76	84	99	118	132	156	184	211
n-d	4-14		4-18				8-18			8-22

◆连接尺寸及标准

法兰标准：GB9113-88；

法兰密封面型式：凸面；

信号接口：内螺纹M16X1.5；

阀体法兰及法兰端面距离可以按用户指定的标准制造。

如ANSI、JIS、JPI等标准。

◆订货须知

订货时请用户提供以下资料：

·调压阀名称、型号

·公称通径（mm）

·公称压力（MPa）

·介质名称

·工作压力及范围

·阀体材质

·其他特殊要求
