    ZDLQ、ZDLX电子式电动三通调节阀

    产品名称:ZDLQ、ZDLX电子式电动三通调节阀

    产品规格:

    产品特性:

    详细介绍:

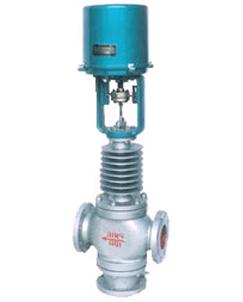

       ZDLQ电子式电动三通合流调节阀、ZDLX电子式电动三通分流调节阀,由PS系列和3610系列直行程电动执行机构和低流阻直通单座阀组成。电动执行机构为电子式一体化结构,内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。控制精度和性能比DKZ型有明显提高。

    电子式电动三通调节阀具有调节精度高,动作稳定可靠等优点。合流型主要用于将两种流体混合成第三种流体;分流型主要用于将一股流体分成两股流体。该产品可代替两台互为开关的单、双座调节阀,用于液体、气体、蒸汽等介质的调节与控制。


    调节机构主要技术参数

    公称通径mm
    合流
    25
    32
    40
    50
    65
    80
    100
    125
    150
    200
    250
    300
    分流
    25
    32
    40
    50
    65
    80
    100
    125
    150
    200
    250
    300
    阀座通径mm
    26
    32
    40
    50
    65
    80
    100
    125
    150
    200
    250
    300
    额定流量系数kv
    合流
    8.5
    13
    21
    34
    53
    85
    135
    210
    340
    535
    800
    1260
    分流
    8.5
    13
    21
    34
    53
    85
    135
    210
    340
    535
    800
    1260
    公称压力(MPa)
    0.6,1.6,2.5,4.0,6.4
    行程(mm)
    16
    25
    40
    60
    100
    流量特性
    直线
    工作温度℃
    -40~230℃(常温型),散热片式230~450℃(中温型),特殊订货-100~600℃
    法兰尺寸
    符合JB78-59、JB79-59标准,可按JB/79.1-94、JB、ANSI、JIS、DIN 等标准订货生产
    阀体材质
    WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
    阀芯材质
    1Cr18Ni9,SS304,0Cr18Ni12Mo2Ti,SS316,ZG1Cr18Ni9Ti
    阀体型式
    三通双座铸造球型阀
    上阀盖型式
    普通式(常温),散热片式(中温),长颈式(低温)
    配用电动执
    行机构型号
    PSL
    PSL-202
    PSL-204
    PSL-208
    PSL-312
    PSL325
    361L
    361LSA-20
    361LSB-30
    361LSB-50
    361LSC-65
    361LSC-99
    防爆型
    361LXA-20
    361LXB-30
    361LXB-50


    注:可为用户提供ANSI、JPI、JPI等国处法兰标准的产品,其法兰距按用户需要确定。

    性能

    1、执行机构主要技术参数

    型号
    额定输出力N
    速度mm/s
    技术参数
    PSL
    361L
    PSL
    361L
    PSL
    361L
    PSL
    361L
    201
    361LSA-08
    361LXA-08
    1000
    800
    800
    0.25
    4.2
    4.2
    电源:AC220V 50Hz
    输入信号:DC4-20mA
    DC1-5V
    (信号线用屏蔽线)
    输出信号:DC4~20mA
    防护等级:IP67
    带手轮
    电源:AC220V 50Hz
    输入信号:DC4-20mA
    DC1-5V
    (信号线用屏蔽线)
    输出信号:DC4~20mA
    防护等级:相当IP55
    隔爆标志:ExdⅡBT4
    带手柄
    202
    361LSA-20
    361LXA-20
    2000
    2000
    2000
    0.50
    2.1
    2.1
    204
    361LSB-30
    361LXB-30
    4500
    3000
    3000
    0.50
    3.5
    3.5
    208
    361LSB-50
    361LXB-50
    8000
    5000
    5000
    1.00
    1.7
    1.7
    312
    361LSC-65
    12000
    6500
    0.60
    2.8
    325
    361LSC-99
    25000
    10000
    1.0
    2.0

    2、性能指标

    项目
    指标值
    基本误差%
    ±2.5
    回差%
    2.5
    死区%
    1.0
    始终点偏差%
    电开
    始点
    ±2.5
    终点
    ±2.5
    电关
    始点
    ±2.5
    终点
    ±2.5
    可调范围
    30:1
    额定行程偏差%
    2.5
    允许泄量L/H
    符合JB/T7387-94 IV级 小于额定容量的10-4

    3、允许压差

    公称通径mm
    25
    32
    40
    50
    65
    80
    100
    125
    150
    200
    250
    300
    允许压差MPa
    3.32
    2.20
    2.20
    1.41
    1.38
    0.94
    0.61
    0.51
    0.36
    0.20
    0.19
    0.13
    注: 实际配置需根据具体工艺参数确定。如果允许压差或最大工作压差超出列表范围,请与我们联系,采取适当方法可解决
