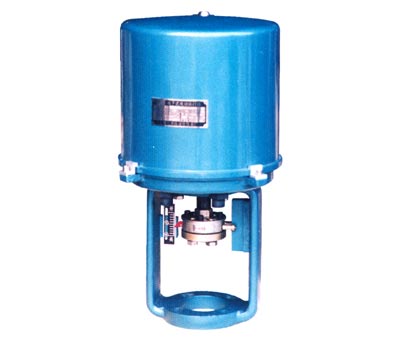

产品名称：381(361)直行程电子式电动执行器

产品规格：

产品特性：

详细介绍：
381(361)系列直行程(381L)及角行程(381R)，是以AC220单相交流电为电源，接受来自DCS、PLC系统和其他操作器的DC4～20mA，标准信号来控制执行器进行开关阀门或自动调节。电子控制模块采用最先进的混合集成电路，包含完整的保护功能，可现场控制或远程控制，被设计成匣子形式，并用树脂浇铸密封。驱动反馈量采用高性能导电塑料电位器、精度高、寿命长等特点，可与各种角行程调节机构组合成高性能、高可靠性的电动调节阀。因此被广泛用于冶金、发电、石化、造纸、轻工及环保等工业部门。

执行器主要特点：

1、执行器设计有伺服系统（无需另配伺服放大器），只需接入DC4～20mA（或DC1～5V）信号和AC220V单相电源即可工作。内设接线端子，接线极为简单方便。
2、执行器的关键部件─控制器，采用最先进的混合集成电路，用树脂密封浇铸，外形为匣状，体积小，可靠性高。
3、驱动量的反馈检测采用高性能导电塑料电位器，分辨率＜0.4%。
4、具备自诊断功能，当发生故障时，控制器上的指示灯会立即发出指示信号。
5、用状态选择开关可以设定断信号时，（阀芯处于全开，全闭或自锁状态）。
6、用状态选择开关可以设定（正、反动作）。
7、用状态选择开关可以设定输入信号为（DC4～20mA或DC1～5V）。
8、调整工作零点（始点）和行程（终点）简单易行。
9、当突然断电时，能确保阀芯自锁。
10、采用同步皮带传动，有效降低了噪音。
11、延时保护功能，额定负载时，能实行状态自锁，故障发生时，能立即起动保护，并可反向运行取消延时保护。

主要技术参数

电源：AC220±50%，50HZ。

耗电功率（额定负载时）

规格A型执行器 50VA；
规格B型执行器 150VA；
规格C型执行器 220VA。

输入信号：DC4～20mA或DC1～5V。

输出信号：DC4～20mA（负载电阻500Ω以下）。

控制精度：基本误差：±1% 回差≤1% 死区≤1%

工作行程调整范围：“零点”±25%“行程”20%～100%

外部配线：输入输出信号应采用屏蔽电缆。电源线不得与信号线共用一根电缆。

隔爆型电动执行机构

机型	普通型（S型）执行器	隔爆型（X型）执行器
电源电缆	3芯S=1.5mm2	3芯S=1.5mm2 外径φ9±1
信号电缆	4芯S=1.5mm2	4芯S=1.5mm2 外径φ11±1
电缆引入口	2-PF(G1/2)	可安装保护套管PF3/4（G3/4）

环境条件

环境条件	普通型（S型）执行器	隔爆型（X型）执行器
环境温度	无空间加热器-10℃～60℃	-10℃～40℃
环境温度	有空间加热器-35℃～60℃	-10℃～40℃
相对湿度	95%以下	45%～85%
环境气体	无腐蚀气体
机械振动	1.5g以下

保护等级

IP55。隔爆等级Exd Ⅱ BT4。

过载保护

规格A、B型执行器可任选，规格C型执行器必配。

产品型号规格

型号规格标注说明

性能参数

型号	额定输出力N	速度mm/s	最大行程
381LSA-08 381LXA-08	800 800	4.2 4.2	30
381LSA-20 381LXA-20	2000 2000	2.1 2.1	30
381LSB-30 381LXB-30	3000 3000	3.5 3.5	60
381LSB-50 381LXB-50	5000 5000	1.7 1.7	60
381LSC-65	6500	2.8	100
381LSC-99	10000	2.0
381LSC-160	16000	1.0

订货须知

订货时应详细说明以下条件：

1、产品基本型号；
2、支架代号或配调节阀通径，特殊支架可根据用户需要订货；
3、是否带空间加热器；是否带过载保护。
