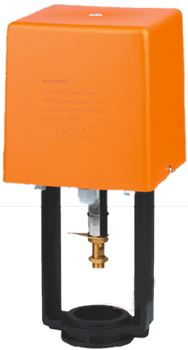

产品名称：CK50/CK70/CK90系列阀门驱动器

产品规格：

产品特性：

详细介绍：

用途
CK50/CK70/CK90系列直行程执行器(驱动器)，适用于二通、三通的VB系列DN65～DN200调节阀门配用。

型号说明
CK51/CK71/CK91:浮态控制。
CK52/CK72/CK92:标准信号控制，能接受0～10V或4～20mA控制信号，并反馈0～10V阀门位置电压信号，提供比例式控制。

特点
+ 24V交流电压的同步可逆转马达。
+ 采用小型行程开关限位。
+ CK52/CK72/CK92内置数码管显示，调试更加直观方便、控制精度高、响应速度快
+ 阻燃ABS塑料外罩
+ 可附加手动控制杆。
+ 现场安装方便。
+ 适合45mm以下的直行程调节阀

工作原理

驱动器是由一可逆同步马达驱动，阀门阀杆上行或下行以开闭阀门。当阀门全开或全关时，对驱动器产生一反作力，使驱动器内部微动开关断电，驱动器停止工作。驱动器在接受控制信号时，可令阀门开启一定开度，并可在没有信号时稳定地停在任何一点。

接线图

技术参数

型号	CK51	CK71	CK91	CK52	CK72	CK92
控制方式	浮态型			比例式控制
马达种类型	双向交流同步马达
工作电压及功耗	24VAC，50/60Hz 11VA			24VAC，50/60Hz 12VA
驱动力	1800N	2800N	4000N	1800N	2800N	4000N
驱动时间	170S
材质	齿轮：不锈钢，黄铜
	支架：铸铝
	外壳：防火ABS工程塑料
环境温度	工作：-5至+55℃
	储存：-20至65℃
最大相对湿度	92%不结露
附件	链接螺母、刻度标尺、刻度指示器、半圆卡环
控制信号	24V/AC			0～10或4～20mA
反馈信号	无			0～10V
