产品名称：ZCZ蒸汽电磁阀
产品规格：
产品特性：

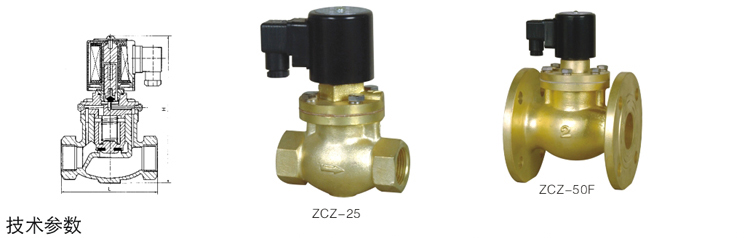

ZCZ系列蒸汽电磁阀，G1/2〞~G2〞和法兰式
| 型号 | 连接尺寸 | 通径 | CV值 | 长 | 高 | 介质温度 | 工作压力 （压差） |
额定电压 | 阀体材质 |
| mm | mm | mm | |||||||
| ZCZ-15 | G1/2” |
15 |
3.1 | 81 | 150 | -5～180℃ | 4～10 kgf/cm2 |
220VAC/50HZ 110VAC/50HZ DC24; DC12 其他电压可已定制 |
黄铜 |
| ZCZ-20 | G3/4” |
20 |
5 | 102 | 160 | ||||
| ZCZ-25 | G1” |
25 |
9.5 | 110 | 170 | ||||
| ZCZ-32 | G1¼” |
32 |
12 | 136 | 195 | ||||
| ZCZ-40 | G1½” |
40 |
21 | 137 | 200 | ||||
| ZCZ-50 | G2 |
50 |
30 | 141 | 210 |
铁体 | |||
| ZCZ-40 | G1½” |
40 |
21 | 170 | 220 | ||||
| ZCZ-50 | G2 |
50 |
30 | 187 | 243 |
黄铜 | |||
| ZCZ-15F | 法兰4-φ13.5孔距φ65 |
15 |
3.1 | 120 | 170 | ||||
| ZCZ-20F | 法兰4-φ13.5孔距φ75 |
20 |
5 | 125 | 180 | ||||
| ZCZ-25F | 法兰4-φ13.5孔距φ85 |
25 |
9.5 | 125 | 193 | ||||
| ZCZ-32F | 法兰4-φ17.5孔距φ100 |
32 |
12 | 140 | 250 | ||||
| ZCZ-40F | 法兰4-φ17.5孔距φ110 |
40 |
21 | 138 | 233 | ||||
| ZCZ-50F | 法兰4-φ17.5孔距φ125 |
50 |
30 | 150 | 244 | ||||
| ZCZ-40F | 法兰4-φ17.5孔距φ110 |
40 |
21 | 168 | 240 | 铸铁 | |||
| ZCZ-50F | 法兰4-φ17.5孔距φ125 |
50 |
30 | 175 | 263 | ||||
| ZCZ-65F | 法兰4-φ17.5孔距φ145 | 65 | 45 | 240 | 320 | ||||
| ZCZ-80F | 法兰4-φ17.5孔距φ160 | 80 | 70 | 255 | 330 | ||||
| ZCZ-100F | 法兰4-φ17.5孔距φ180 | 100 | 110 | 340 | 370 | ||||
| ZCZ-125F | 法兰4-φ17.5孔距φ210 | 125 | 220 | 400 | 510 | ||||
| ZCZ-150F | 法兰4-φ22孔距φ240 | 150 | 230 | 400 | 570 |
| ZCZ系列蒸汽电磁阀，G1/2〞~G2〞和法兰式 适用介质：蒸汽、气体、水、油 介质温度：-5~180℃ 工作压力：常闭式：0.4~10kgf/cm2 |
活塞式密封，密封材质：聚四氟乙烯 (PTFE） 线圈保护系数：铁壳线圈IP54 |
| 产品用途： 适用于以蒸汽为加热介质的加热器、散热器、干燥机及纺织定型机、蒸染机、烟草真空回潮机、蔬菜烘干机等成套设备的蒸汽管跟进行二位式自动和远程通断切换，实现温度自动控制。 结构特点： 电磁先导式二次开阀结构，DN：100以上采用三次开阀结构，体积小，功率小。 导阀与主阀之间有良好的隔热和缓冲构件。 选用耐温、耐腐蚀优质磁性材料，活塞式及模压成型聚氟乙烯阀口密封，高性能、长寿命。 型式：常闭式。 | |
