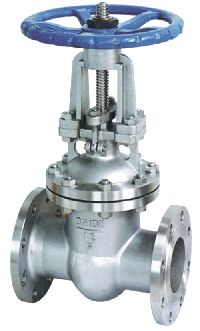

产品名称：法兰闸阀

产品规格：

产品特性：

详细介绍：

　　• 阀体采用传统外型设计，设计合理、阀门刚性好、通道流畅、流阻系数小。
• 密封面采用不锈钢和硬质合金，使用寿命长。
• 填料采用柔性 PTFE 、密封可靠、操作轻便灵活。
• 碳素钢阀体内外表面进行防腐处理。
• 驱动方式分手动、电动、气动、齿轮传动。
• 广泛适用于石油化工、火力发电厂等油品、水蒸气管网上。

试验压力适用范围

公称压力（ MPa）	试验压力（ MPa）
公称压力（ MPa）	壳体	密封（液）	密封（气）	上密封
1.0	1.5	1.1	0.6	1.1
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8	0.6	2.8

壳体材料	适用介质	适用温度 ℃
碳素钢（ C 型）	水、蒸汽、油品	≤ 425
灰铸铁（ T 型）	氯气、硫酸盐	≤ 200
球墨铸铁（ Q 型）	天然气、煤气	≤ 300
不锈钢（ H 型）	水、蒸汽、油品	≤ 316

采标目录

项目名称	采用标准	可选标准	项目名称	采用标准	可选标准
设计制造验收	DIN 3352	——	阀门检验和试验	GB/T 13927-1992	JB/T 9092-1999
阀门结构长度	GB/T 12221-1989	ISO5752：88	阀门供货要求	GB/T 12252	——
阀门法兰连接	GB/T 17241.6-1998	——	阀门标志	GB/T 12220-1989	IS0 5209：87

主要零部件材料

序号	零件名称	材料
1	阀体	球墨铸铁 /灰铸铁
2	阀座	铝青铜合金 /不锈钢/硬质合金
3	闸板	堆焊青铜合金 /不锈钢/硬质合金
4	阀杆	不锈钢
5	内六角螺栓	碳素钢
6	0型密封圈	EPDM/NBR
7	阀盖	铸铁 /球墨铸铁
8	填料	PTFE/石墨
9	压盖螺母	不锈钢 /碳素钢
10	压盖	铸铁 /球墨铸铁/碳钢/不锈钢
11	支架	铸铁 /球墨铸铁/碳钢/不锈钢
12	轴承	合金钢
13	阀杆螺母	铝青铜合金
14	键	碳钢
15	螺母	不锈钢 /碳钢
16	手轮	碳素钢 / 球墨铸铁

主要外形尺寸和连接尺寸GB/T 12221-1989（3）（ISO 3系列）；GB/T17241.6-1998　　　单位： mm

MPa	DN	L	D 1	D 2		D 3			B	Z-ø d		H	H1	D O
				1.0	1.6	1.0		1.6		1.0	1.6
1.0/1.6	15	108	46	65		95			14	4-14		220	240	120
	20	117	56	75		105			16	4-14		255	284	140
	25	127	65	85		115			16	4-14		275	303	160
	32	140	76	100		140			18	4-18		280	321	180
	40	165	84	110		150			18	4-18		300	352	200
	50	178	99	125		165			20	4-18		358	438	240
	65	190	118	145		185			20	4-18		375	450	240
	80	203	132	160		200			20	8-18		433	528	280
	100	229	156	180		220			22	8-18		502	620	300
	125	254	184	210		250			22	8-18		612	753	320
	150	267	211	240		285			24	8-23		676	847	360
	200	292	266	295		340			24	8-22	12-22	820	1039	400
	250	330	320	350	355	395	405		26	12-22	12-26	969	1245	450
	300	356	370	400	410	445	460		28	12-23	12-26	1142	1472	560
2.5	15	108	45	65		95			14	4-14		220	240	120
	20	117	55	75		105			16	4-14		255	284	140
	25	127	65	85		115			16	4-14		275	303	160
	32	140	78	100		135			18	4-18		280	321	180
	40	165	85	110		145			18	4-18		300	352	200
	50	178	100	125		160			20	4-18		358	438	240
	65	190	120	145		180			22	8-18		375	450	240
	80	203	135	160		195			24	8-18		433	528	280
	100	229	160	190		230			24	8-23		502	620	300
	125	254	188	220		270			26	8-25		612	753	320
	150	267	218	250		300			28	8-25		676	847	360
	200	292	278	310		360			30	12-25		820	1039	400
	250	330	332	370		425			32	12-30		969	1245	450
	300	356	390	430		485			34	16-30		1142	1472	560
