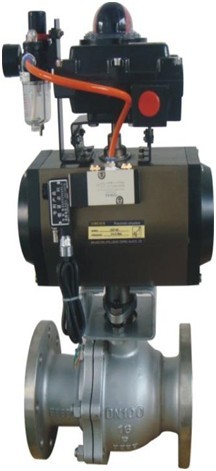

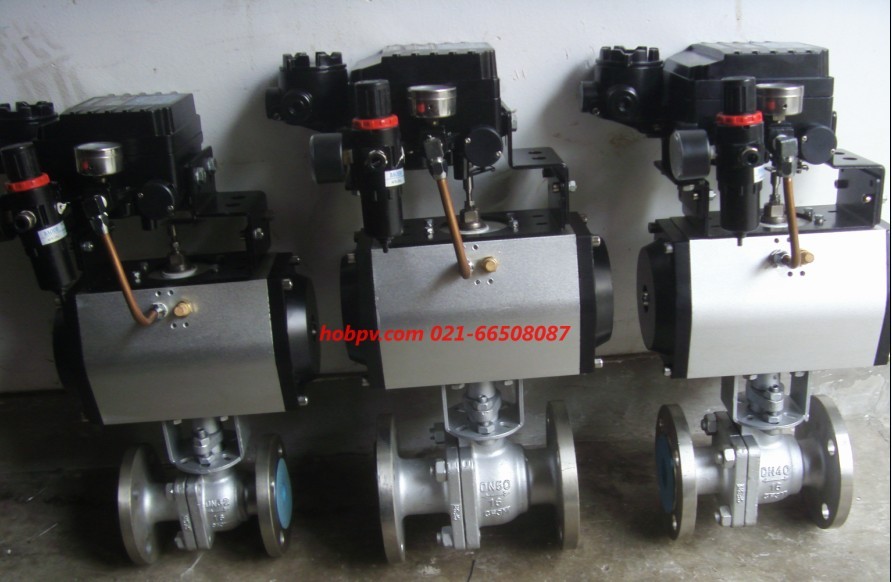

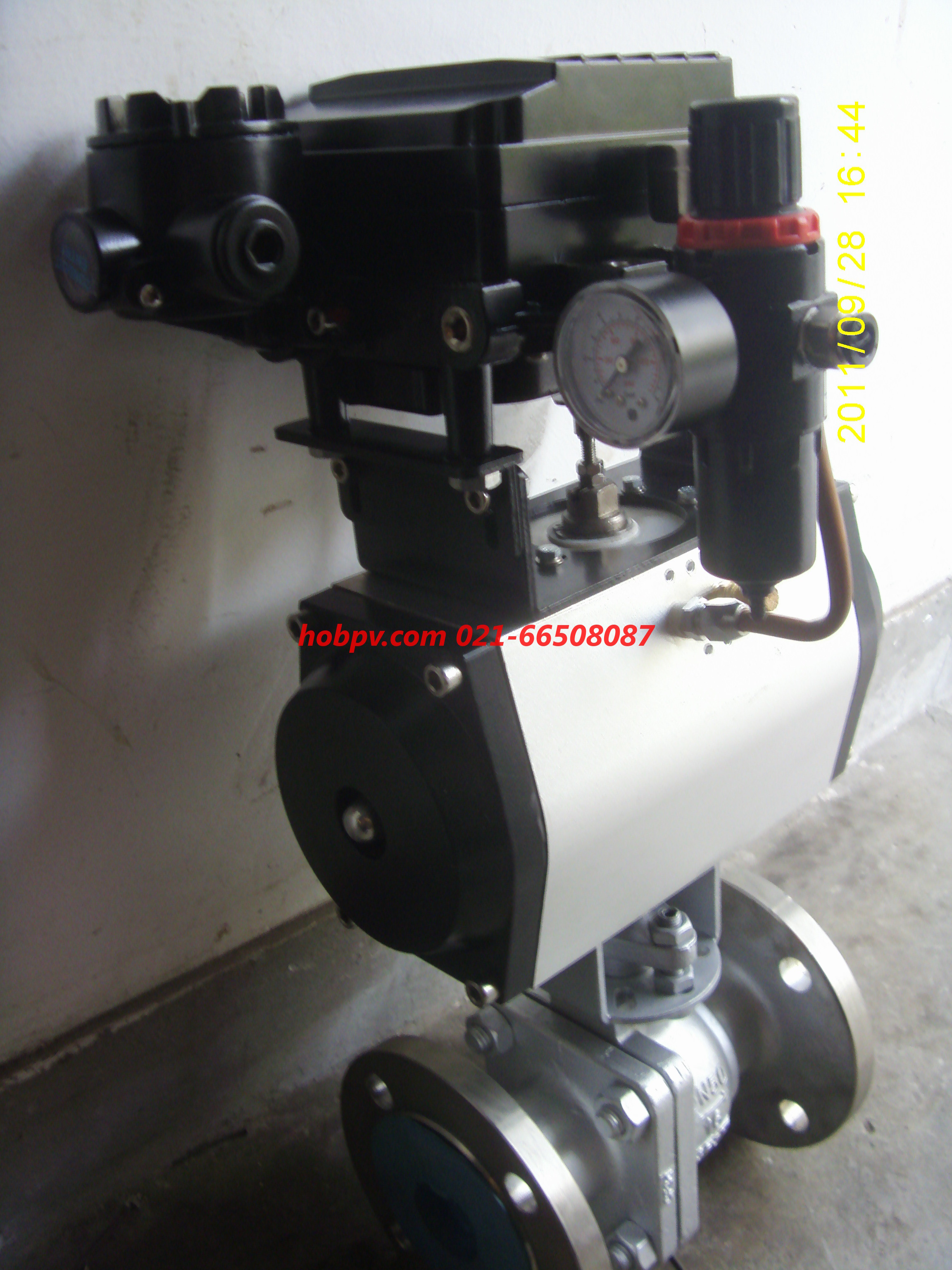

产品名称：气动球阀
产品规格：DN15-250mm
产品特性：材料\材料代号 C P R 主要零件 阀体 WCB ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti 蝶板 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 阀杆 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 密封圈 增强聚四氟乙烯 对位聚苯 填料 聚四氟乙烯 柔性石墨 适用工况 适用介质 水、蒸汽、油品 硝酸类 醋酸类 适用温度 -28℃～300℃ 执行器 型号 BAW系列、GT系列、SW系列 气源压力 0.4-0.7Mpa
概述
气动球阀广泛适用于天然气、油品、化工、冶金、造纸 电办、矿业，印染、生物制药，日用化工，食品饮料，水处理及空气处理等行业的流体自动控制或调节控制，与自动化气动仪表配套使用。 浮动式球阀采用唇型弹性密封圈结构设计，保证密封的可靠性对于低压、超低压或真空工况用球阀，采用板簧加载的阀座密封结构，能确保球阀长期可靠的密封。中、高温球阀的阀座材料可选用对位聚苯或金属材料.。固定式球阀根据压力的大小、介质性质及密封要求的不同而选择球前密封结构、球后密封结构或前后双密封结构。中、高温球阀的阀座材料可选用对位聚苯或金属材料
主要性能规范
|
公称通径DN（mm） |
15-300 | |||
|
公称压力PN（MPa) |
1.6 2.5 6.4 | |||
|
公称压力PS（MPa) |
强度试验 |
2.4 | ||
|
密封试验 |
1.76 | |||
|
材料\材料代号 |
C |
P |
R | |
|
主要零件 |
阀体 |
WCB |
ZG1Cr18Ni9Ti |
ZG0Cr18Ni12Mo2Ti |
|
蝶板 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti | |
|
阀杆 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti | |
|
密封圈 |
增强聚四氟乙烯 对位聚苯 | |||
|
填料 |
聚四氟乙烯 柔性石墨 | |||
|
适用工况 |
适用介质 |
水、蒸汽、天燃气 |
硝酸类 |
醋酸类 |
|
适用温度 |
-28℃～80℃ | |||
|
执行器 |
型号 |
BAW系列、GT系列、SW系列 | ||
|
气源压力 |
0.4-0.7Mpa | |||
订购须知
1、请在订货时提供详细口径规格、交货地地、交货时间。
2、根据管道需要，决定选用往复式（二位开关式）或弹簧复位式（常闭或常开式）。
3、可选配控制附件：（1）单电控电磁阀（断电进常闭或常开），（2）双电控电磁阀（开关式），（3）阀位开关回讯器，（4）气源处理三联件。特殊使用环境（易燃易爆场合），何选防爆型。

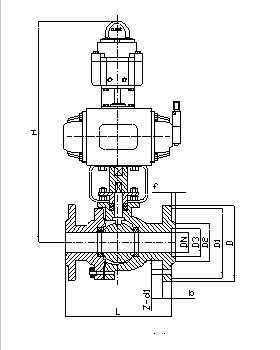

主要尺寸及执行器配置
|
公称通径DN(mm) |
尺寸(mm) |
执行器型号 | ||||||
|
L |
D |
D1 |
D2 |
b |
f |
Z-Φd | ||
|
15 |
130 |
95 |
65 |
45 |
14 |
2 |
4-14 |
GT52/GT63K |
|
20 |
140 |
105 |
75 |
55 |
14 |
4-14 |
GT63/GT63K | |
|
25 |
150 |
115 |
85 |
65 |
14 |
4-14 |
GT63/GT83K | |
|
32 |
165 |
135 |
100 |
78 |
16 |
4-18 |
GT83/GT83K | |
|
40 |
180 |
145 |
110 |
85 |
16 |
3 |
4-18 |
GT83/GT110K |
|
50 |
200 |
160 |
125 |
100 |
16 |
4-18 |
GT83/GT110K | |
|
65 |
220 |
180 |
145 |
120 |
18 |
4-18 |
GT110/GT127K | |
|
80 |
250 |
195 |
160 |
135 |
20 |
8-18 |
GT127/GT127K | |
|
100 |
280 |
215 |
180 |
155 |
20 |
8-18 |
GT127/GT160K | |
|
125 |
320 |
245 |
210 |
185 |
22 |
8-18 |
GT160/GT190K | |
|
150 |
360 |
280 |
240 |
210 |
24 |
8-23 |
GT190/GT210K | |
|
200 |
400 |
335 |
295 |
265 |
26 |
12-23 |
GT254/BAW20S | |
|
250 |
533 |
405 |
335 |
320 |
30 |
12-25 |
BAW17/BAW20S | |
