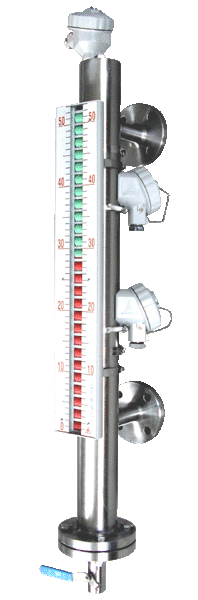

产品名称:磁性浮子液位计
产品规格:磁性浮子液位计
产品特性: UHZ-52液位计适用于开放或压力容器内的液位测量。基于它的特殊设计,这种仪表特别适用在有侵蚀性的、有害的或易燃性介质和恶劣的环境下使用。 现场液位指示不需要电源。这种仪表还可选择性地同时或分别安装电远传系统和限位开关。
测量原理 | |
这种仪表的操作原理是旁通管道式液体测量原理。测量管作为容器的一个旁通容器与其相连,这样测量管内的各种条件与容器内的一样。 浮子内安装永久磁铁系统,将测量值通过磁耦合传递到指示器上。指示器上安装线性刻度条,当液位变化时,浮子内磁铁系统带动磁翻板或浮子指示容器内相应的液位值。 | |
特点 ●结构简单、坚固。先进的技术、先颖的设计。 ●抗压,指示部分和测量部分密封隔离。 ●适合于恶劣的操作条件和环境条件。 ●对密度≥0.5kg/l的液体/液化气具有可靠功能。 ●大型刻度条,便于读数。 ●具有PTFE衬里或硬塑料等不同类型。 ●压力:标准型≤4.0MPa的压力,中压型6.4MPa,高压型≤10.0MPa\16.0MPa。 ●温度:标准型≤150℃,中温型≤200℃,高温型≤450℃。 ●可进行密度差≥0.1kg/l的两种液体介质之间的界面测量。 ●指示器可更换,增加限位开关和远传系统。 ●远传电流输出4~20MA。 |
|
型号代码 | |
UHZ-52 /.../.. /../..-../.. 1. 2. 3. 4. 5. 6. 1、连接方式 C=水平安装(侧侧安装) D=垂直安装 E=底侧安装(入口垂直,出口水平) F=顶侧安装(入口水平,出口垂直) P=顶部安装 2、材质 |
材质 | ![]() ![]() 图1:磁翻板液位计工作状态示意图 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
(浮子材料详见浮子选型) 3、限位开关控制点与控制形式 MC、KD、KS、Ksa(详见127页) -Exd -K1 =下限 -K2 =上限-KK1=上、下限 -KK2=上、下限-C =单刀单掷常闭 -o=单刀单掷常开--pc=单刀单掷常闭 --po=单刀单掷常开 4、电信号 Es=电远传型(二线制,输出4~20MA)Exi=电远传型(ExiaIICT6,本安型) Exd=电远传型(ExdIICT6,隔爆型) 5、测量分类 T=界面探测 6、测量管附加形式 B=带保温夹套的测量管AG=低温型(-40℃) TR=低温型(-200℃) HR=高温型 HP=高压型 IC-TR=超低温型,带保温套 IC-HR=高温型,带保温套 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
技术参数 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
用户负责严格遵守我们仪表的应用和技术条例 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
PVC和PP的允许膨胀系数=0.12~0.15mm/m℃。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
磁浮子选择 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
浮子的选择要考虑液体的压力、温度、密度的作用。另外,选择材料时必须考虑要求的耐腐蚀程度和正确的磁钢系统的使用。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
注意!浮子检验压力=最大允许工作压力的1.5倍。中压、高压;中温、高温请向制造厂索取。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
特殊类型 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
低温类型:AG、TR、IC-TR UHZ-52/AG型:温度可低达-40℃ UHZ-52/TR型:温度可低达-200℃ UHZ-52/IC/TR型:温度可低达-200℃ 除指示器外,所有部件的材质都是1Cr18Ni9Ti UHZ-52/IC-TR型的测量管有玻璃纤维隔热装置和铝包层。浮子磁钢采用特殊材料。显示值通过一个耐温有机玻璃进行放大,便于读数。 选型时,请确定环境温度和介质温度,以此来决定是否适合安装绝热装置。 如果用户要求安装绝热装置,请确定套管到连接法兰的长度。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
高温型:HR,IC-HR(图5) UHZ-52/HR型和UHZ-52/IC-HR型适用于200℃~400℃温度范围。所有部件均采用1Cr18Ni9Ti. UHZ-52/IC-HR型测量管有玻璃纤维隔热装置和铝包层。 带保温夹套的测量管B(图6) 对于极端操作条件,测量管上要安装一个保温夹套,采用法兰连接。加热介质的最大允许工作压力为0.6MPa。建议在测量管上安装绝热装置。 液/液界面测量HR-FB/T 如是一个容器里装有两种密度不同的且互相不溶的液体,它们的界位可以通过一个特殊的浮子测量出来。浮子的重力和浮力使浮子在密度较大的液体里上浮,在密度较小的液体里下沉。被测量液体的密度差不能低于0.1 kg/l,这样才能使浮子完全浸没在密度较小的液体里。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
测量管类型 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
(见图7)中压、高压;中温、高温请向制造厂索取 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
测量管安装形式 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
见图8 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() 图8 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
远距离数据传送系统 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
除了就地指示器外,HR-FB还可以安装一个电远传系统。型号规格详见型号代码。 电远传系统由安装在测量管上的远传机构构成。远传机构由电路、安装管、壳体构成,电路部分主要有簧片接触器和电阻,当浮力在测量管中随液位变化时,浮子内磁系统会激励簧片接触器动作,从而使整串电阻器的阻值随液位的变化而变化。 电阻器被安装在连接壳体内的信号转换器转换为4~20mA的电流信号。如果两线制信号转换器直接与14~36VDC相连,UHZ-52/Exi和UHZ-52/Exd可以与电阻串联工作。UHZ-52Exi型必须配安全栅。 UHZ-52/Exi同数字显示仪相连,液位就可以通过一个4位数字的LED显示器显示出来。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
技术参数 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
限位开关 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
为了在指定的液位的测量点发出报警信号,可在HR-FB液位计的连通管上通过夹持的方式安装限位开关,可以对测量管中的某一点进行控制。限位开关通过浮子内的磁系统进行动作。根据不同的操作条件,可以选择不同的限位开关。 KD、KS、KSa-Exd: 这两种限位开关都是由以稳定的簧片接触器构成,能够直接被浮子内的磁铁系统激发。开关状态一直持续到磁系统从相反的方向激发限位开关才发生改变。Exd的特点是具有一个防爆外壳,防爆等级ExdllCT6。 MC 此限位开关为微动开关,通过浮子内的磁铁系统来激励。当浮子到达报警液位时,磁铁系统激励开关动作,实现开关的报警动作。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
