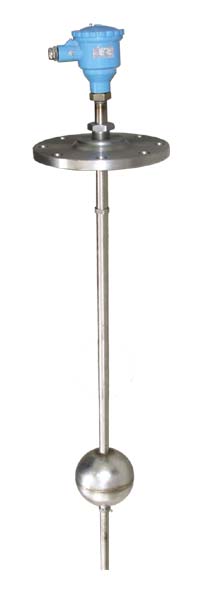

产品名称:干簧式液位控制器
产品规格:干簧式液位控制器
产品特性: UQK-71系列干簧式浮球液位控制器,广泛用于民用建筑用水池、水塔、水箱, 以及石油化工、造纸、食品、污水处理等行业内开口或密闭储罐,地下池槽中各种 液位的液位测量,被检测的介质可分水、油、酸、碱、工业污水等各种导电及非导 电液体,本控制器可对液位进行自动控制。
规格型号![]() |
主要技术参数 |
1、测量范围G型(不锈钢)≤4m,(4m以上协商解决) F型(氟塑料)≤4m 2、被测介质温度 国产干簧管-10℃~+80℃,进口干簧管-10℃~+120℃ 3、被测介质比重:>0.7g/cm3 4、工作压力:≤1.6MPa 5、干簧管触点容量:220VAC,1A 结构原理 在控制器中装若干只GAG-5型大功率干簧管,当装有磁钢的浮球随液位上、下 时干簧管的触点随着发生动作,从而达到控制液位的目的。可驱动泵对液位进行全自 动控制 安装和接线 1、法兰安装G-法兰标准HG20592-97DN150、PN1.6(其它法兰标准协商解决)螺纹 安装螺纹尺寸M30×2 2、传感器与显示仪之间的联接线不能与交流电源同路敷设,因为感应交流电有可能会 影响仪表,同时为了避免干扰信号,尽可能使用屏蔽电缆在铁管内敷设。 3、 传感器装在被测容器上,其安装方法见图二,传感器下端最好与容器底部固定牢。 4、由于受铁路运输的限制,大于4m以上采取分段装箱,安装时由用户自行焊接,焊接 后段将焊缝锉平正,并做好水压试验(压力小于0.6MPa)确定不漏方可使用,F型的 传感器还须将随箱来的氟塑料套管套上并固定;或用户自行解决运输问题。 |
