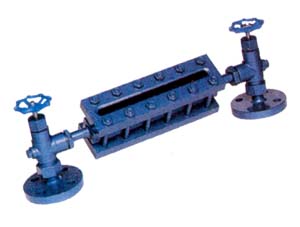

产品名称：玻璃板液位计
产品规格：玻璃板液位计
产品特性： HG5型玻璃板液位计是按原化工部HG5-1364~1370-80标准生产的适用于直接指 示各种塔、罐、槽、箱等容器内介质液位。 在仪表上下阀门内装有安全钢球，当玻璃意外破损时，钢球能在容器内压力的 作用下，自动关闭液流通道，以防止液位继续外流。
| 产品结构及特点 |
| ●直读式、读数精确、可靠 ●结构简单、维修方便 ●使用安全、耐用 根据连通器原理，将容器内介质液体引至外部玻璃板液位计内，通过透明玻璃直接显示容器内液位实际高度。 仪表阀杆密封填料采用柔性石墨压环，密封性能可靠。 |
| 产品主要技术参数 测量范围（安装中心距L）：300、500、800、1100、1400、1700mm. 工作压力：2.5、4.0、6.3MPa、0.6MPa（用于R型） 材质：碳钢、不锈钢 工作温度：-20~+200℃ 钢球自动关闭压力：≥0.2MPa 伴蒸汽压力：≤0.6MPa 蒸汽夹套接头：G1/2″外螺纹 |
外形尺寸 |
产品规格型号 |
| 技术数据 |
| 名称 | 型号 | 规格 | 标准号 | 备注 |
| 液面计 | A(B)T25-I， A(B)T25-II， A(B)T25-Iz， A(B)T25-IIz |
L=500、800、1100、1400、1700、2000 | HG5-1364-80 | ①突面法兰（A）按HG20592-97 ②凸面法兰（B）按HG20592-97 DN20， PN2.5MPa ③工作压力：2.5MPa |
| 液面计 | BT64-I， BT64-II， BT64-Iz， BT64-IIz |
L=500、800、1100、1400、1700 | HG5-1365-80 | ① 凸面法兰（B）按HG20592-97 DN20，PN6.3MPa ② 工作压力：6.3MPa |
| 液面计 | BT40-I， BT40-II， BT40-Iz， BT40-IIz |
L=500、800、1100、1400、1700、2000 | HG5-1366-80 | ③ 凸面法兰（B）按HG20592-97 DN20，PN4.0MPa ④ 工作压力：4.0MPa |
| 液面计 | R6-III | 304 | HG5-1367-80 | 工作压力：0.6MPa |
| 液面计 | R6-I R6-II |
304 | HG5-1368-80 | - |
| 液面计 | R-III | 304 | HG5-1369-80 | |
| 液面计 | R-I R-II |
304 | HG5-1370-80 |
