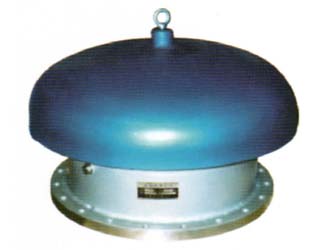

产品名称：阻火呼吸入孔

产品规格：

产品特性：呼吸入孔与阻火呼吸人孔它以全天候密封结构替代刀口平面密封结构，显著地提高了密封程度，并以调节吸入阀瓣配重替代弹簧调节来控制吸入阀瓣的关闭，有效地提高了吸入阀瓣开闭的灵活性和可靠性，从而达到了吸入压力的控制．它与常用的泄压吸入人孔比较，具有定压热排放，定压吸入，结构合理，密封性能好，安全可靠等优点．

详细介绍：

性能:

操作压力	使用温度	工作介质
正压：+1961.2Pa　(+200毫米水柱）负压：－392.2Pa　（-40毫米水柱)	+60℃～30℃	汽油、煤油、柴油、芳烃、空气

主要零件材料：

代号	材料编号	相应编号	代号	材料编号	相应编号
Ⅰ	20	C1020	Ⅳ	0Cr18Ni11Ti	321
Ⅱ	0Cr19Ni9	304	Ⅴ	0Cr17Ni14Mo2	316
Ⅲ	00Cr19Ni11	304L	Ⅵ	00Cr17Ni12Mo2	316L

法兰连接尺寸:

SHJ406-89 PN2.0MPa (ANSI 159Lb) 单位:mm
公称通径 DN	D	D1	D2	b	N-d	f
500	500	635	584	43	20-ф33	1.6
600	600	749.5	692	43	20-ф36	1.6

SHJ510-58 PN0.6MPa (Pg 6Kg/cm2) 单位:mm
公称通径 DN	D	D1	D2	b	N-d	f
500	640	600	570	30	16-ф23	4
600	755	705	670	30	20-ф25	4

SHJ406-89 PN2.0MPa (ANSI 159Lb) 单位:mm
公称通径 DN	D	D1	D2	b	N-d	f
500	670	620	585	32	20-ф25	4
600	780	725	685	36	20-ф30	5
