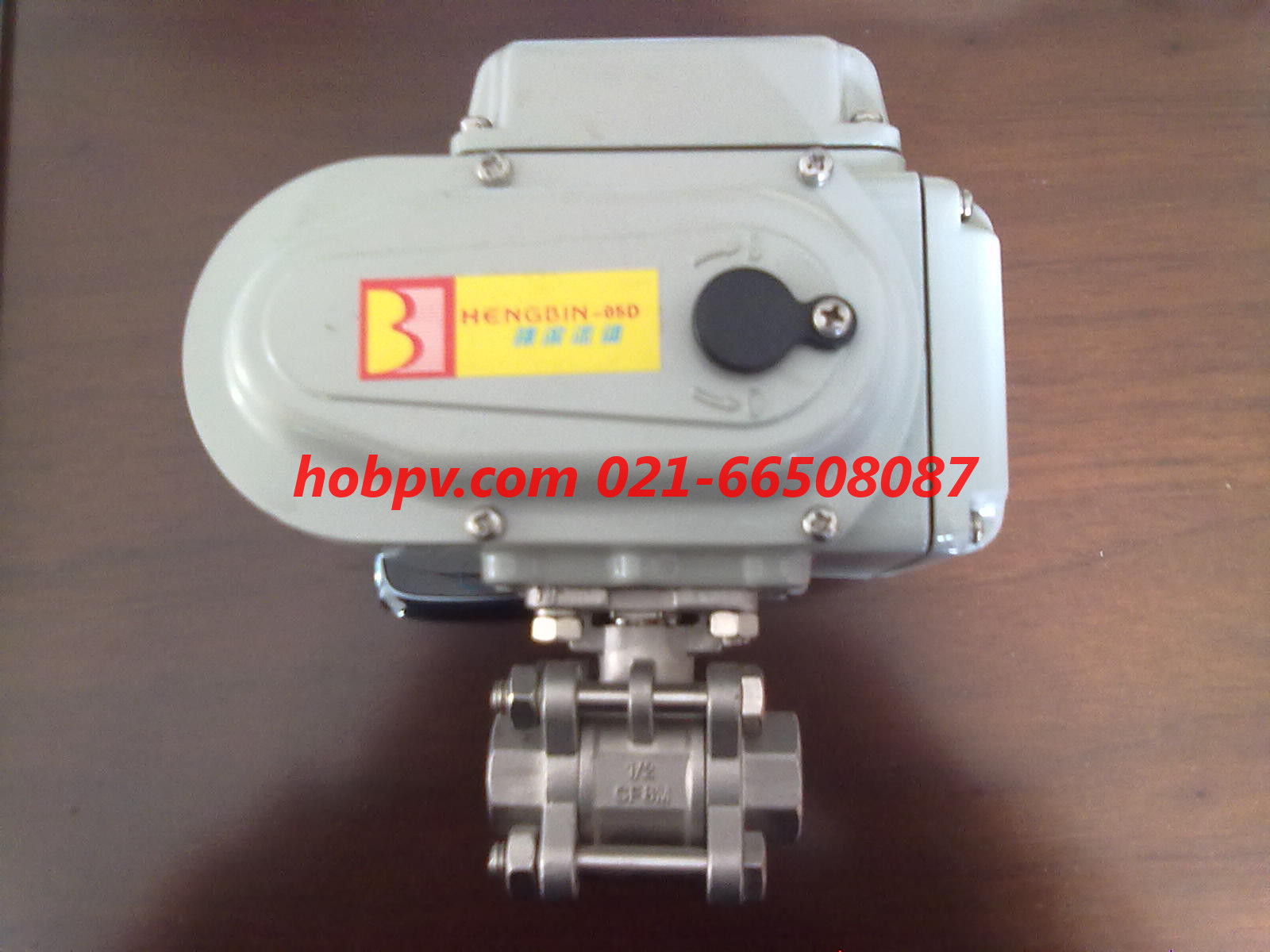

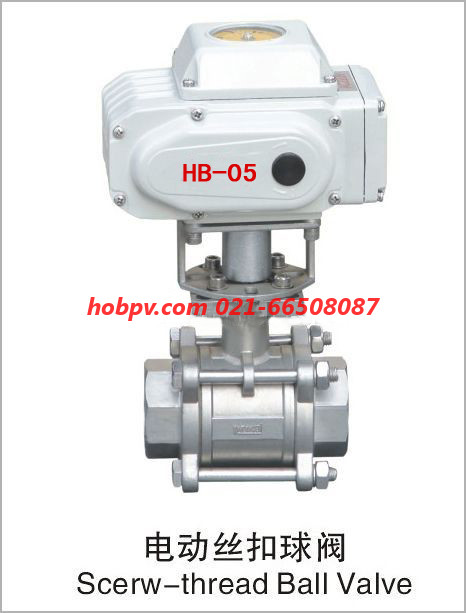

产品名称：电动丝扣球阀

产品规格：DN10～50

产品特性：三片式方便需要经常维修的设备插入。端口：内螺纹 UNI/ISO7/1 Rp; 承插焊接和对接焊。工作温度: -40℃ 至+160℃ 工作压力: 见图. 流体范围：空气、水、气体、石油和石化产品、腐蚀性介质。

详细介绍：

产品名称：电动丝口球阀

产品规格：DN10～50

产品特性：压力等级:0-16Mpa 150Lb 300Lb 600Lb 900Lb 材质:WCB SS304 SS316 SS316L 生产成三片式方便需要经常维修的设备插入。端口：内螺纹 UNI/ISO7/1 Rp; 承插焊接和对接焊。工作温度: -40℃ 至+160℃ 工作压力: 见图. 流体范围：空气、水、气体、石油和石化产品、腐蚀性介质。阀门头规格ISO5211

阀门材料
1) 轴 Shaft	不锈钢 ANSI316	1.4401	UNIX5CrNiMo 17 12
2) 防松螺母 Lock nut	不锈钢 ANSI304	1.4301	UNIX5CrNi 18 10
3) 压紧环型螺母 Gland nut ring	不锈钢 ANSI304	1.4301	UNIX5CrNi 18 10
4) 顶部密封环至p tight ring	聚四氯乙烯 P.T.F.E.
5) O环 O-Ring	氟橡胶 VITON
6) 垫圈 Washer	聚四氯乙烯 P.T.F.E.
7) 密封圈 Seals	聚四氯乙烯 P.T.F.E.
8) 阀体 Body	不锈钢 ANSI316	1.4408
9) 螺钉 Screws	不锈钢 ANSI304	1.4301	UNIX5CrNi 18 10
10) 球体 Ball	不锈钢 ANSI316	1.4401	UNIX5CrNiMo 17 12
11) 端部 End	不锈钢 ANSI316	1.4408

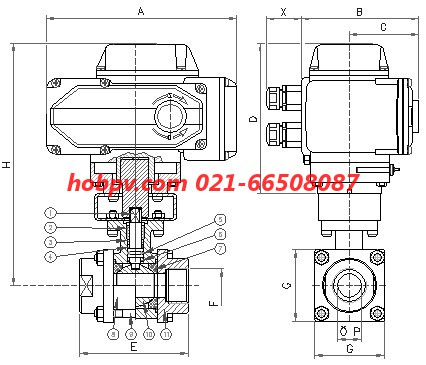

尺寸表
DN	mm.	10	15	20	25	32	40	50
内螺纹尺寸	GAS	3/8"	1/2"	3/4"	1"	1"1/4	1"1/2	2"
通径	mm.	10	15	20	25	32	40	50
A	mm.	207,5	207,5	207,5	207,5	207,5	256,5	256,5
B	mm.	122,5	122,5	122,5	122,5	122,5	156,5	156,5
C	mm.	68	68	68	68	68	94	94
D	mm.	163,5	163,5	163,5	163,5	163,5	185	185
X	mm.	44	44	44	44	44	44	44
E	mm.	70	70	80	90	100	114	136
G	mm.	40	40	45	60	70	80	90
H	mm.	245	245	248,5	255	260	299	307

阀门开闭时间20S 10S 5S可选。如需特殊规格电动球阀请来电咨询。
