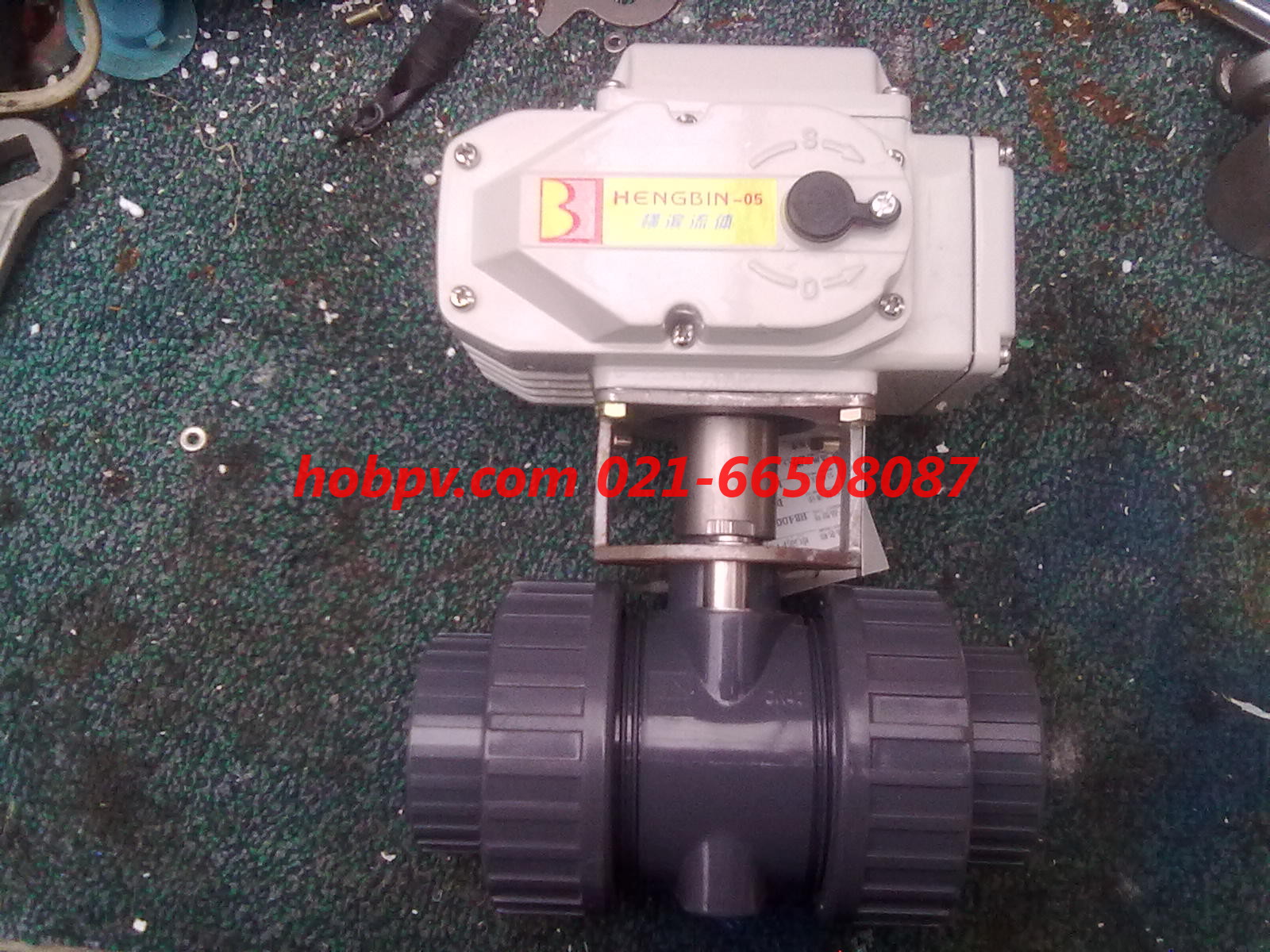

产品名称：电动塑料球阀
产品规格：DN15～100
产品特性：压力等级:1.0Mpa 150Lb 材质:PVC RPP 可适用於80℃下的水处理和腐蚀性流体介质管路上作为切断使用
产品名称：电动塑料球阀
产品规格：DN15～100
产品特性：压力等级:1.0Mpa 150Lb 材质:PVC RPP 可适用於80℃下的水处理和腐蚀性流体介质管路上作为切断使用

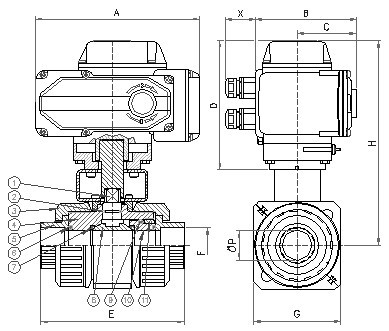

阀门材料 | |
1) 轴 Shaft | 聚氯乙烯 PVC |
2) O环 O-Ring | 三元乙丙橡胶 EPDM |
3) 环型螺母 Ring nut | 聚氯乙烯 PVC |
4) 阀体 Body | 聚氯乙烯 PVC |
5) 端口 End | 聚氯乙烯 PVC |
6) O环 O-Ring | 三元乙丙橡胶 EPDM |
7) 球体密封 Ball sealing | 聚四氟乙烯 P.T.F.E. |
8) 球体 Ball | 聚氯乙烯 PVC |
9) O环 O-Ring | 三元乙丙橡胶 EPDM |
10) 球体密封支架 Ball sealing support | 聚氯乙烯 PVC |
11) 环 Ring | 聚氯乙烯 PVC |
www.hobpv.com T:021-66508087
尺寸表 | |||||||||
"螺纹"订货号 | M61116F03 | M61116F04 | M61116F05 | M61116F06 | M61116F07 | M61116F08 | M61116F09 | M61116F10 | |
DN | mm. | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 |
内螺纹尺寸 | mm. | 3/8" | 1/2" | 3/4" | 1" | 1"1/4 | 1"1/2 | 2" | 2"1/2 |
75 | |||||||||
通径 | mm. | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 |
A | mm. | 207,5 | 207,5 | 207,5 | 207,5 | 207,5 | 207,5 | 207,5 | 207,5 |
B | mm. | 122,5 | 122,5 | 122,5 | 122,5 | 122,5 | 122,5 | 122,5 | 122,5 |
C | mm. | 68 | 68 | 68 | 68 | 68 | 68 | 68 | 68 |
D | mm. | 163,5 | 163,5 | 163,5 | 163,5 | 163,5 | 163,5 | 163,5 | 163,5 |
X | mm. | 44 | 44 | 44 | 44 | 44 | 44 | 44 | 44 |
E "filetta至" | mm. | 103 | 112 | 122 | 130 | 152 | 157 | 187 | 236 |
E "DAincollare" | mm. | 103 | 103 | 115 | 127 | 145 | 164 | 199 | 235 |
G | mm. | 63 | 63 | 73 | 90 | 104 | 112 | 135 | 154 |
H | mm. | 225,5 | 225,5 | 230,5 | 239 | 246 | 250 | 271,5 | 322,5 |
T. of cycle 50/60 Hz | s. | 15 / 12,5 | 15 / 12,5 | 15 / 12,5 | 15 / 12,5 | 15 / 12,5 | 15 / 12,5 | 15 / 12,5 | 15 / 12,5 |
