OC型奥衬管夹阀主要零件材料
零件名称 |
法兰、支架座、压杆、支架、手轮连接套 |
皮管 |
顶丝 |
阀杆、支架轴 |
材料 |
灰铸铁 |
编织橡胶 |
40Cr |
碳素钢 |

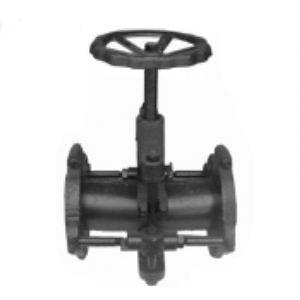

OC型奥衬管夹阀
公称通径DN(mm) |
公称压力PN(MPa) |
试验压力(MPa) |
工作温度(℃) |
适用介质 |
壳体 |
密封 |
50~250 |
0.6 |
0.9 |
0.6 |
≤60 |
矿浆、液体磨料、干湿性粒状混合物及一般腐蚀性介质 |
300~400 |
0.4 |
0.6 |
0.4 |
![奥衬管夹阀](http://www.victor-v.com/ComFolder/314091/downpic/2007729103316664.jpg)
OC型奥衬管夹阀主要尺寸
公称通径DN(mm) |
主要尺寸 |
L |
H |
D |
D1 |
Z-Φd |
50 |
210 |
215 |
160 |
125 |
4-Φ18 |
80 |
300 |
275 |
195 |
160 |
4-Φ18 |
100 |
350 |
315 |
215 |
180 |
8-Φ18 |
125 |
430 |
350 |
240 |
210 |
8-Φ23 |
150 |
500 |
400 |
280 |
240 |
8-Φ23 |
200 |
650 |
530 |
335 |
275 |
8-Φ23 |
250 |
800 |
615 |
390 |
350 |
12-Φ23 |
300 |
950 |
720 |
440 |
400 |
12-Φ23 |
350 |
1100 |
800 |
500 |
460 |
16-Φ23 |
400 |
1250 |
890 |
565 |
515 |
16-Φ23 | |
