    首页 > 球阀系列 > 电动球阀 > 电动直通球阀

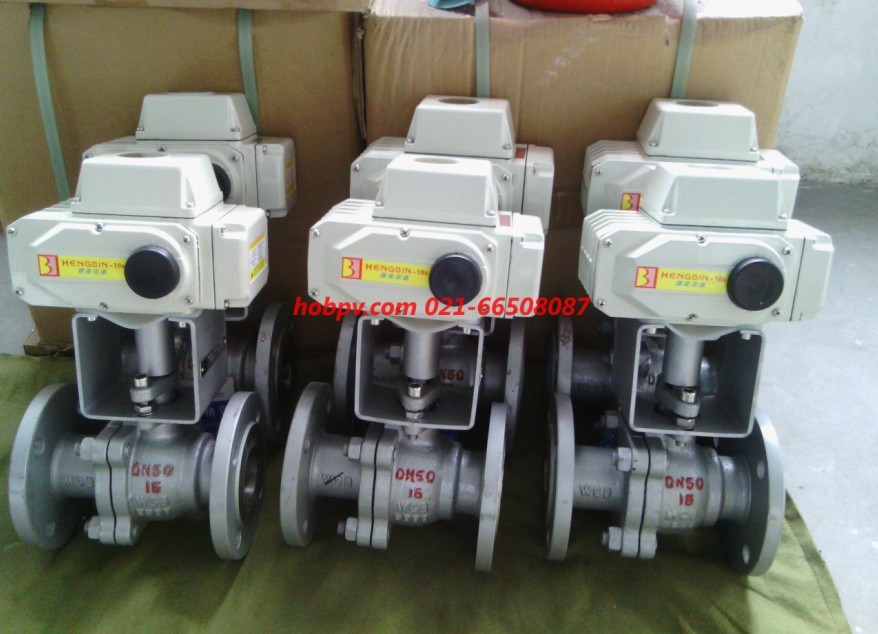

    电动直通球阀

    产品名称:电动直通球阀

    产品规格:DN15~DN300

    产品特性:密封性能好、流阻系数小,被广泛用于各种流体控制

    详细介绍:



    用途

    电动球阀是一种转角为90°的旋转类球阀,密封性能优良,流通能力大,流阻系数小,结构简单、维修方便、使用寿命长,阀体通道和连接管径相等并成一直径,介质几乎可以毫无损失的流过。配用DKJ-Ⅱ执行器引配日本工装、西德欧姆龙等高性能执行机构。产品通常用于密封要求严格的场合,除控制气体、液体、蒸汽介质外,还适宜控制污水和含有纤维性杂质的介质,广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。
       球阀是一种重要的阀类,在石油化工、长输管线等领域有广泛应用。球阀的关闭件是一个带孔的球体(或部分球),球体随阀杆转动,实现阀门的开启或关闭。  球阀旋转90°即可全关全开,与相同规格的闸阀、截止阀比较、球阀体积小、重量轻,便于管道安装。

    技术参数

    公称通径DN(mm)

    DN15DN400

    公称压力

    1.64.06.4MPaANSI150300(Lb)JIS1020K

    适用介质

    水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等

    介质温度

    -40+180℃ -40+350℃

    泄漏量

    0 符合ANSIB16.104 5级标准

    球体转角

    90°

    阀体材制质

    A105F304F316WCBFZG1Cr18Ni9TiZG1Cr18Ni12Mo2TiCF8CF8MCF3M

    阀座材料

    聚四氟乙烯(常温)、特制PPL(高温)

    上海横滨流体控制设备有限公司 专业生产电动球阀电动蝶阀等自控阀门



    主要外形尺寸

    公称压力DN

    L

    D

    H

    L1

    D1

    b

    Z-d1

    H1

    压力

    1.6/2.5/4.0

    1.6/2.5/4.0





    1.6/2.5/4.0

    1.6/2.5/4.0

    1.6/2.5/4.0



    15

    130/130/140

    95

    275

    157

    65

    14/16/16

    4-14

    48

    20

    140/140/150

    105

    280

    157

    75

    14/16/16

    4-14

    53

    25

    150/150/165

    115

    287

    157

    85

    14/16/16

    4-14

    58

    32

    165/165/180

    135

    354

    208

    100

    16/16/18

    4-18

    68

    40

    180/180/200

    145

    312

    208

    110

    16/16/18

    4-18

    73

    50

    200/200/220

    160

    325

    208

    125

    16/20/20

    4-18

    80

    65

    220/220/250

    180

    335

    256

    145

    18/22/22

    4-18/8-18/8-18

    90

    80

    250/250/280

    195

    365

    256

    160

    20/22/22

    8-18

    98

    100

    280/280/320

    215/230/230

    400

    256

    180/190/190

    20/24/24

    8-18/8-23/8-23

    120

    125

    320/320/360

    245/270/270

    420

    256

    210/220/220

    24/28/30

    8-23/8-25/8-25

    140

    150

    360/360/400

    280/300/300

    440

    256

    240/250/250

    24/28/30

    8-23/8-25/8-25

    167

    200

    400/400/550

    335/360/375

    470

    256

    295/310/320

    26/34/38

    12-23/12-25/12-30

    210


    订货须知 1.产品型号与名称 2.公称通径DN及额定流量系数KV 3.公称压力和压差 4.流量特性 5.阀体和阀内组件材料 6.适用温度 7 .控制信号是4-20mA电流或1-5v电压信号
